產品介紹

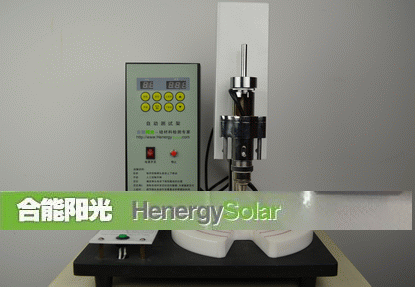

HS-ATS-100硅片電池片自動測試架是使用單板機可編程控制，步進電機驅動，絲桿滑動，定位精確，操作方便，可隨意調節探頭的下降最低點，上升最高點固定，探頭在最高最低點的停留時間范圍廣（從0-20秒）。硅片硅錠均可測量，最大可測量高度為90mm（可按用戶要求加高），探針頭最大有效行程12mm，測試臺面最大直徑200mm。






使用注意點:

■ 測試臺面用久后可卸下研磨避免刮花硅片。測試臺面有3，4，5，6英寸的定位圈，可方便快速中心點定位。

■ 探頭可360度旋轉，探針旋轉到合適位置通過探針頭鎖緊套環鎖定。探針頭組內有緩沖彈簧降低下降時探針對硅片的沖擊，可通過里面的彈簧定位圈調整緩沖彈簧的升縮量。

■ 探針頭組重約650克，一個砝碼重約130克，用電動架測方塊電阻、低阻薄硅片無需加砝碼，在設定探頭下降最低點時，探針頭底部絕緣片接觸到硅片即可；測量高阻硅片、硅塊可加上一個砝碼配重，在設定探頭下降最低點時，一般把探針頭組頂起0.2-0.5mm。

■ 在電動架上的機械活動部分需定期加潤滑油，保證活動順暢。在探針頭組上的兩條直線軸承上也需定期加潤滑油。

■ 驅動部分采用了步進電極控制，正常工作溫度小于70℃。



供電電源：

■ AC  220V±10%    50/60  Hz

■  功率：40W




 使用環境：

■ 溫度：23±2℃   相對濕度：≤65%

■ 無較強的電場干擾，無強光直接照射




重量、體積：

■ 主機重量：15kg

■ 體積：310×330×400（單位：mm  長度×寬度×高度）
