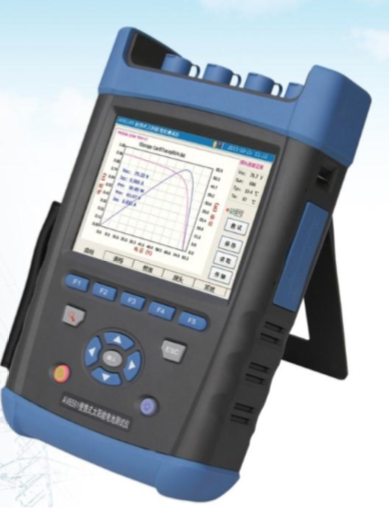

太陽能光伏質量檢測儀器 >> 組件質量檢測儀器 >> HS-IS便攜式戶外IV曲線測試儀(6591/6592)


技術特點：
■主機與探頭之間采用無線連接，提供最大100米的無線通信連接功能，使您的測試更便捷、方便。
■提供擁有專利技術的探頭盒與溫度探頭安裝支架，能夠方便快速的將探頭安裝在電池板上。
■提供獨有的條碼掃描功能，實現組件智能識別。
■高亮、陽光下可視彩色液晶顯示，觸摸屏加鍵盤操作，包含豐富的外設接口，提供非同一般的操作體驗。機內存儲器可存儲超過2000幅測試波形，并內置SD卡插槽，支持存儲空間擴容。
■采用WINCE圖形系統，多國語言可選，貼心的菜單設計，讓您能夠迅速掌握儀器的各項功能。
■提供用戶分析軟件，可以通過用戶端同步軟件通過USB線纜將主機內存儲數據拷貝到PC 機上進行分析并打印輸出。
■室外低照度伏安特性測試，并提供標準STC測試條件修正。如果用戶需要，可提供計量服務，出具計量證書。
■內置豐富的太陽能電池組件修正模型數據庫，覆蓋大多數組件生產商的產品，為測試結果的轉換比對提供參考，并為用戶提供了全面的參數設置功能，方便用戶手動添加測試修正模型。
■內部具備高壓隔離電源設計，為用戶提供可靠的安全保障。寬電壓測試范圍，最大開路電壓測試到1000V，并提供高達10kW的光伏陣列測試功能。
■自動量程切換功能，帶過壓過流保護，并提供可設定的自動連續測試功能。
■內置大容量可更換鋰離子電池，為測試提供充足電力。
■具備環境溫度檢測、電池板溫度檢測、太陽輻照度檢測等環境監測功能，并提供用戶可選的輻照度計量證書。
■可測量參數： I-V曲線，P-V曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓、電流，定電壓點電流，填充因子，轉換效率，串聯電阻，并聯電阻，太陽電池溫度，環境溫度、輻照度。
■ 6591測試儀具備獨特的組件發電量測試功能，能夠適應目前歐盟采用的IEC61853規定的組件鑒定測試，或用于當?shù)厝照召Y源監測。測試儀還提供高達400點的高分辨率測試模式及符合Modbus/tcp協議的以太網監視功能，適應科學研究需要。
■ 6592測試儀具備獨特的補償設計，可真正支持光伏電池片的戶外驗證，適應還未工程化應用的實驗階段光伏電池戶外性能測試。
檢測結果符合標準
■   IEC 61215 -2005  地面用晶體硅光伏組件－設計鑒定和定型 ?
■   IEC 61646-2008  地面用薄膜電池設計與鑒定規范
■   CGC/GF003.1:2009  并網光伏發電系統工程驗收技術規范第 1 部分：電氣設備
■   GB4793.1-2007/IEC 60010-1  測試、控制和實驗室用電氣設備的安全要求 ?
■   IEC 60904-2 2007  標準太陽電池的要求 ?
■   IEC 60891-2009  光伏器件的 I-V 實測特性的溫度和輻照度修正方法
■   IEC 61853-2011  光伏器件性能測試和能量等級 ?
■   通過 CE 及 ROHS認證 ?
■   經過中國計量科學研究院權威驗證，電壓、電流測試準確性均優于0.2%，達到并超過產品指標要求。

基本參數

 探
 頭
 盒
 單
 元
 特
 性
   環境溫度檢測范圍
   -30℃～100℃

   電池溫度檢測范圍
   -30℃～100℃

   溫度測試精確度
   ±1℃

   輻照度測試范圍
   0～1800W/m2

   輻照度測試精度
   優于±3%

   與主機通信接口
   RS232串口、藍牙

   長×寬×高
   166×83×33mm

   重量
   450g

   電源
   4節AAA電池



 主
 機
 特
 性
   供電方式
   內置鋰電池/電源適配器

   電池類型
   14.8V/4400mAH

   電池供電時間
   10 小時

   長×寬×高
   296×186×75mm

   重量
   2.3kg

   工作溫度
   -10℃～50℃

   存儲溫度
   -20℃～60℃

   濕度
   5～95%RH



注*：輻照度測試準確度會因?yàn)榇髿鈼l件不同以及周?chē)h(huán)境的影響而產生改變，準確度指標是在滿足 AM1.5光譜分布、輻照度≥700W/m2的AAA級太陽模擬器輻照下測得。

主要測試指標：
   測試指標
   6591
   6592

   電壓量程
   5V～1000V（開路電壓大于 15V）
   0～50V 0～200V

   電壓測試精度
   0.1V
   0.01V

   電壓測試準確度**
   ±0.5%±0.2V
   ±0.2%±0.1V

   電流量程
   0.1～12A
   0.01～10A
 0.01～20A

   電流測試精度
   0.001A
   0.001A

   電流測試準確度**
   ±0.5%±0.02A
   ±0.2%±0.01A

   最大功率測試重復性
   ±0.5%±3W
   ±0.2%±0.5W

   最大功率測試范圍
   50W～10kW
   0.1W～500W

   轉換到 STC 下最大功率準確性***
   優于±3%±1W
   優于±3%±1W



注**：在25℃標準測試環境下進行測試。
注***：轉換到STC下最大功率準確性指標是在穩定輻照度≥700W/m2，光譜滿足AM1.5條件下測得。在實驗室條件下該指標一般在2%以?xún)?nèi)。現場測試時，請?jiān)谔?yáng)光照穩定條件下測試，并確保輻照度探頭與溫度探頭安裝可靠，否則會因?yàn)檩椪斩葴y(cè)試偏差及溫度偏差照成較大的轉換誤差。
典型客戶：
     光伏運維電站、光伏組件生產商、高校實驗室、光伏檢測研究中心等

探頭盒單元特性	環境溫度檢測范圍	-30℃～100℃
	電池溫度檢測范圍	-30℃～100℃
	溫度測試精確度	±1℃
	輻照度測試范圍	0～1800W/m2
	輻照度測試精度	優于±3%
	與主機通信接口	RS232串口、藍牙
	長×寬×高	166×83×33mm
	重量	450g
	電源	4節AAA電池
主機 特性	供電方式	內置鋰電池/電源適配器
	電池類型	14.8V/4400mAH
	電池供電時間	10 小時
	長×寬×高	296×186×75mm
	重量	2.3kg
	工作溫度	-10℃～50℃
	存儲溫度	-20℃～60℃
	濕度	5～95%RH

測試指標	6591	6592
電壓量程	5V～1000V（開路電壓大于 15V）	0～50V 0～200V
電壓測試精度	0.1V	0.01V
電壓測試準確度**	±0.5%±0.2V	±0.2%±0.1V
電流量程	0.1～12A	0.01～10A 0.01～20A
電流測試精度	0.001A	0.001A
電流測試準確度**	±0.5%±0.02A	±0.2%±0.01A
最大功率測試重復性	±0.5%±3W	±0.2%±0.5W
最大功率測試范圍	50W～10kW	0.1W～500W
轉換到 STC 下最大功率準確性***	優于±3%±1W	優于±3%±1W
